          | Email: | info@energoprom.info |  | Компрессор 302ВП-10/8Поршневые компрессорные установкиМКЗ "Борец"Компрессор 302ВП-10/8 предназначен для создания избыточного давления и
подачи сжатого воздуха в качестве источника энергии для других
процессов и применяются практически во всех отраслях
промышленности.

 Структура условного обозначения
компрессора 302ВП-10/8, ( 302 ВП-10/8)
 30 -
модификация;
 2 - поршневое усилие базы, тс;
 В - для
сжатия воздуха;
 П - поршневая;
 10 - производительность
при условиях всасывания, м3/мин;
 8 - абсолютное конечное
давление воздуха (нагнетание), кгс/см2.

 Описание компрессора 302ВП-10/8, 302 ВП-10/8
 В состав
компрессорной установки входят: компрессор, газоохладители,
системы охлаждения, автоматического управления и защиты.
Компрессор стационарный, поршневой, крейцкопфный,
двухступенчатый, угловой, с водяным охлаждением, со смазкой
цилиндров и сальников. Конструкция компрессоров построена на
основе принятого на заводе-изготовителе нормального
параметрического ряда машин. Многие сборочные единицы и детали
унифицированы.

 Компрессор 302ВП-10/8 включает
следующие основные узлы: базу, цилиндры и электродвигатель.
База состоит из унифицированных узлов кривошипно-шатунного
механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока
смазки механизма движения и лубрикатора (для смазки цилиндров
и сальников). Рама чугунная литая, коробчатой формы, с
внутренними ребрами усиления. В верхней части рамы
предусмотрены плотно закрываемые крышками люки, обеспечивающие
доступ к деталям механизма движения. Нижняя часть рамы служит
резервуаром для масла. На верхней части рамы установлен
указатель уровня масла. Для крепления цилиндров компрессора к
раме имеются специальные приливы. В отверстиях поперечных
ребер рамы установлены крейцкопфные чугунные гильзы, служащие
направляющими для крейцкопфов. Коленчатый вал стальной
штампованный, с кривошипами для установки шатунов, опирается
на роликовые подшипники. Для угловых баз коленчатый вал
выполняется однокривошипным, а для уравновешивания на вал
устанавливаются противовесы. На одном конце коленчатого вала
установлен ротор электродвигателя (соединение шпоночное), а в
закрепленном на торце вала фланце выполнено квадратное
отверстие для обеспечения проворачивания вала компрессора с
помощью рукоятки перед запуском. На другом конце вала крепится
шестерня для передачи вращения валу масляного насоса блока
смазки. Крейцкопфы чугунные или алюминиевые литые или
штампованные, изготовляются заодно с ползунами. Крейцкопф
соединен со штоком закладной гайкой и контргайкой,
законтренными стопорными болтами. С шатунами крейцкопф
соединяется посредством пальца. Пальцы крейцкопфов стальные,
при сборке запрессовываются в крейцкопф и стопорятся
пружинными кольцами. Шатуны стальные штампованные двутаврового
сечения. Шатун имеет кривошипную головку с отъемной крышкой и
неразъемную крейцкопфную головку. Разъемные вкладыши
кривошипной головки - с антифрикционным слоем из алюминиевого
сплава. В крейцкопфную головку запрессована бронзовая втулка.
Смазка пальца крейцкопфа осуществляется через отверстие
шатуна. Крышка кривошипной головки шатуна соединяется со
стержнем шатуна двумя шатунными болтами из легированной стали
и гайками. На головке каждого шатунного болта указывается его
начальная длина, необходимая для оценки остаточного удлинения
болта за время эксплуатации.

 В двухступенчатых
компрессорах установлены цилиндры двойного действия разного
диаметра. Клапаны (всасывающие и нагнетательные) -
самодействующие пластинчатые кольцевые прямоточные и
ленточные. Они закрепляются в гнездах нажимным стаканом и
упорными болтами или нажимными шпильками с колпачковыми
гайками. Уплотнение цилиндров, люков, клапанных крышек и
фланцевых соединений достигается применением паронитовых
прокладок. Поршни дисковые, двойного действия могут быть из
чугуна, алюминия или стали.

 Привод осуществляется от
односкоростного асинхронного электродвигателя типа АВ2-101-8,
встроенного в раму компрессора.

 Смазка компрессоров
302ВП-10/8 осуществляется двумя независимыми системами:
системой смазки низкого давления (циркуляционной) для подачи
масла к механизму базы; системой смазки высокого давления, для
подачи масла в цилиндр. Система смазки низкого давления: масло
заливается в нижнюю часть рамы компрессора. Оттуда через
сетчатый фильтр грубой очистки, расположенный в начале
масловсасывающей трубы, шестеренчатым насосом подается в блок
смазки и далее через напорную трубу во внутренний канал
коленчатого вала, который имеет подводы масла на рабочую
поверхность кривошипных шеек и к шатунам. Для предотвращения
подтекания масла из рамы компрессора на подшипниках
коленчатого вала устанавливаются уплотнительные устройства.
Масло заливается в раму через одну из люковых крышек; уровень
его измеряется стержневым маслоуказателем. Для слива масла из
рамы предусмотрен сливной кран. Система смазки высокого
давления: масло заливается в лубрикатор, откуда
многоплунжерным насосом подается к цилиндрам. Привод
многоплунжерного насоса осуществляется от ведущего валика
шестеренчатого насоса блока смазки механизма движения. Масло,
пройдя через плунжерный насос, поступает к отверстиям в
крышках и гильзах цилиндров, равномерно распределяется по
поверхностям трения, обеспечивая смазку. Контроль подачи масла
к цилиндрам - через смотровое окно насоса.

 Для смазки
механизма движения могут применяться масла марок И-50А (ГОСТ
20799-75) и МС-20 (ГОСТ 21743-76), КЗ-10 (ТУ 38.401479-84);
ИГП-49 (ТУ 38.101413-90); для цилиндров и уплотнительных
устройств - масла К-12, К-19 (ГОСТ 1861-73) и МС-20.

 Система охлаждения компрессоров водяная, незамкнутая,
с регулировочным вентилем. По желанию заказчика компрессоры
могут изготавливаться с замкнутой системой охлаждения. Наряду
с охлаждением из сжимаемого воздуха удаляются масло и влага.
Для этой цели служат влагомаслоотделители. Масло и воду из
влагомаслоотделителей удаляют периодической продувкой.

 Компрессорная установка оборудована системой
автоматической защиты и сигнализации, которая осуществляет
аварийное прекращение работы компрессора с остановкой
приводного электродвигателя в следующих случаях:
 . при
превышении температуры воздуха после каждой ступени сжатия;
при падении давления масла в циркуляционной системе смазки
механизма движения;
 . при недопустимом уменьшении протока
охлаждающей воды;
 . при превышении давления нагнетания
выше допустимого;
 . при КЗ и повреждениях в системе
электропривода и управления.

 Фундаменты компрессорных
установок выполняются по рабочим чертежам, разработанным
специализированной организацией, применительно к конкретному

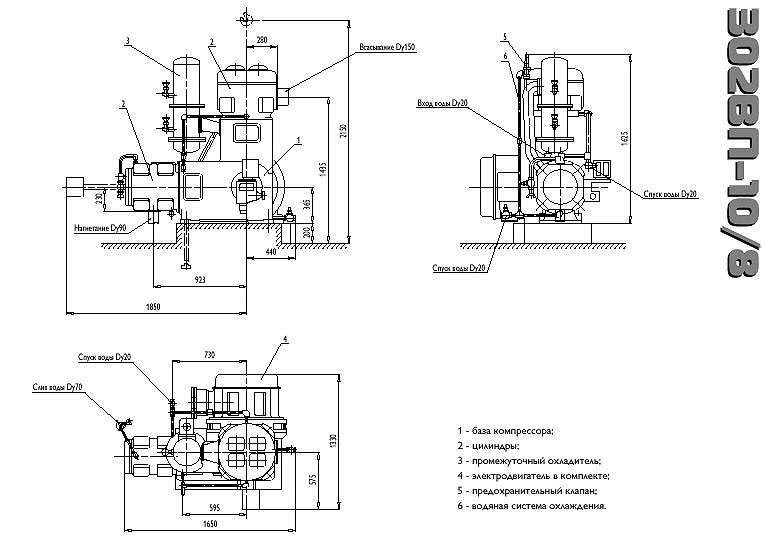

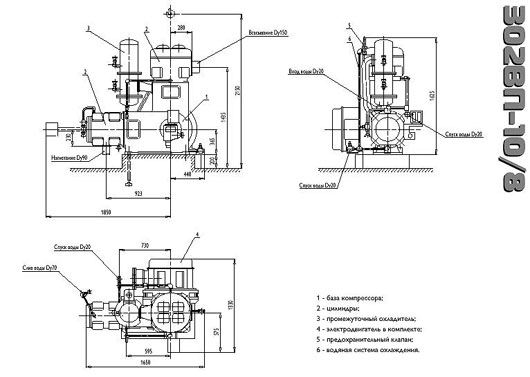

месту расположения установки. Общий вид, габаритные и
установочные размеры компрессорной установки представлены на
рисунке. Условия эксплуатации компрессора 302ВП-10/8
высота над уровнем моря не более 1000 м;
 могут
эксплуатироваться в любом климатическом районе;
 во
взрывозащищенном исполнении работают со взрывоопасными
средами.
 Монтаж и эксплуатацию компрессорных установок
необходимо проводить в соответствии с руководством по
эксплуатации ВП 000-РЭ завода-изготовителя, а также в
соответствии с действующими "Правилами устройства и безопасной
эксплуатации стационарных компрессорных установок,
воздухопроводов и газопроводов". Монтаж и эксплуатацию
электрооборудования необходимо проводить в соответствии с
действующими "Правилами устройства электроустановок".
Компрессорная установка соответствует требованиям ТУ
3643-002-00217780-96.

 Технические характеристики компрессора 302ВП-10/8





    | Компрессор 302ВП-10/8 |  |
    | Сжимаемый газ | воздух |
    | Частота вращения вала
      электродвигателя, об/мин | 735 |
    | Объемная производительность
      приведенная к условиям всасывания, куб/м в мин. | 10 |
    | Давление атм. абс.: | Начальное | атмосферное |
    | Конечное | 9 |
    | Температура газа начальная
      град. С | -25:+35 |
    | Мощность на валу компрессора,
      кВт. | 56 |
    | Расход охлаждающей воды без
      концевого при ее температуре на входе +25 град. С.
      (расч.) л./мин. | 25 |
    | Расход масла на смазку
      цилиндров, г/час | 40 |
    | Количество масла, заливаемого в
      раму компрессора, л | 35 |
    | Масса компрессора, кг | 1340 |
    | Электродвигатель |  |
    | Тип | АВ2-101-8 |
    | Мощность, кВт | 75 |
    | Напряжение, В | 380 |
    | Установка |  |
    | Масса установки в объеме
      поставки, кг | 3030 |
    | Габаритные размеры установки,
      Д/Ш/В, мм | 1650/1330/1625 |  Допустимое количество растительных и механических примесей в охлаждающей
пресной воде не более 40 мг/л, жесткость воды не более 7
мг-экв/л.
 Наличие ионов хлора не более 1-1,5 г/л.
 Давление воды в системе охлаждения не должно превышать
0,75 МПа. При производительности 100% номинальное давление
охлаждающей воды 0,1-0,12 МПа, при 50% - 0,055-0,065 МПа. В
охлаждающей воде не допускается присутствие ионов меди, едких
кали и натра.
 Периодичность замены масла 3000 ч.

 |  |
