Компрессор 305ВП-16/70

Поршневые компрессорные установки

МКЗ "Борец"



Структура обозначения:
30 - исполнение, есть старая база 205ВП-16/70
5 - масса базы, т;
В - для сжатия воздуха;
П - поршневая;
16 - производительность при условиях всасывания, м3/мин;
70 - абсолютное конечное давление воздуха (нагнетание), кгс/см2.

Описание компрессора 305ВП-16/70, 305 ВП-16/70
Компрессор 305ВП-16/70, 305 ВП-16/70 стационарный, поршневой, крейцкопфный, четырехступенчатый, угловой, с водяным охлаждением, со смазкой цилиндров и сальников.

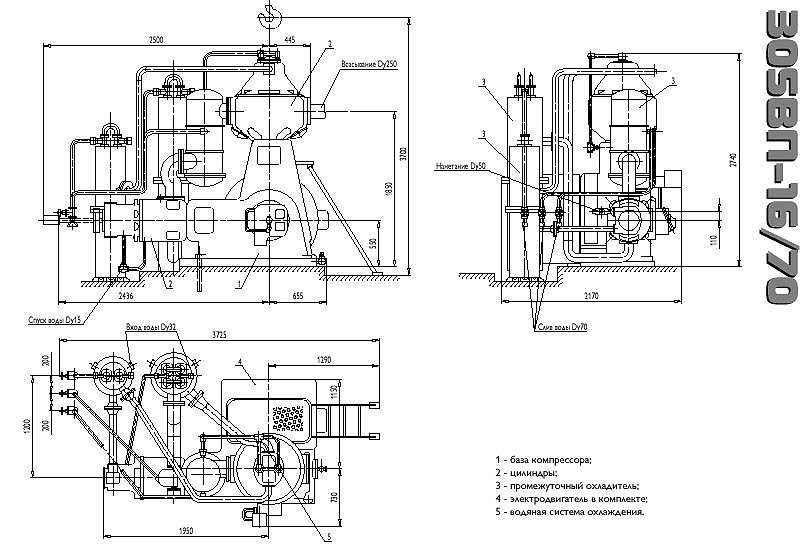

Компрессор включает следующие основные узлы: базу, цилиндры и электродвигатель.

База состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора (для смазки цилиндров и сальников). Рама чугунная литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. На верхней части рамы установлен указатель уровня масла. Для крепления цилиндров компрессора к раме имеются специальные приливы. В отверстиях поперечных ребер рамы установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов. Коленчатый вал стальной штампованный, с кривошипами для установки шатунов, опирается на роликовые подшипники. Для угловых баз коленчатый вал выполняется однокривошипным, а для уравновешивания на вал устанавливаются противовесы. На одном конце коленчатого вала установлен ротор электродвигателя (соединение шпоночное), а в закрепленном на торце вала фланце выполнено квадратное отверстие для обеспечения проворачивания вала компрессора 305ВП16/70 с помощью рукоятки перед запуском. На другом конце вала крепится шестерня для передачи вращения валу масляного насоса блока смазки. Крейцкопфы чугунные или алюминиевые литые или штампованные, изготовляются заодно с ползунами. Крейцкопф соединен со штоком закладной гайкой и контргайкой, законтренными стопорными болтами. С шатунами крейцкопф соединяется посредством пальца.

Пальцы крейцкопфов стальные, при сборке запрессовываются в крейцкопф и стопорятся пружинными кольцами. Шатуны стальные штампованные двутаврового сечения. Шатун имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши кривошипной головки - с антифрикционным слоем из алюминиевого сплава. В крейцкопфную головку запрессована бронзовая втулка. Смазка пальца крейцкопфа осуществляется через отверстие шатуна. Крышка кривошипной головки шатуна соединяется со стержнем шатуна двумя шатунными болтами из легированной стали и гайками. На головке каждого шатунного болта указывается его начальная длина, необходимая для оценки остаточного удлинения болта за время эксплуатации.
В четырехступенчатых компрессорах ВП 305-16/70 установлены два цилиндра с дифференциальным поршнем и уравнительной полостью. Клапаны (всасывающие и нагнетательные) - самодействующие пластинчатые кольцевые прямоточные и ленточные. Они закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с колпачковыми гайками. Уплотнение цилиндров, люков, клапанных крышек и фланцевых соединений достигается применением паронитовых прокладок. Поршни дисковые, двойного действия могут быть из чугуна, алюминия или стали. Привод осуществляется от односкоростного синхронного электродвигателя БСДКМ15-21-12У3, встроенного в раму компрессора
Компрессор оборудован системой автоматической защиты и сигнализации по основным параметрам.

Технические характеристики

Компрессор 305ВП-16/70, 305 ВП-16/70
Сжимаемый газ воздух
Частота вращения вала электродвигателя, об/мин 500
Объемная производительность приведенная к условиям всасывания, куб/м в мин. 16
Давление атм. абс.: Начальное атмосферное
Конечное 71
Температура газа начальная град. С  -25:+35
Мощность на валу компрессора, кВт. 190
Расход охлаждающей воды без концевого при ее температуре на входе +25 град. С. (расч.) л./мин. 150
Расход масла на смазку цилиндров, г/час 70
Количество масла, заливаемого в раму компрессора, л 136
Масса компрессора, кг 6090
Электродвигатель
Тип БСДКМ15-21-12 УЗ
Мощность, кВт 200
Напряжение, В  380
Установка
Масса установки в объеме поставки, кг 6860
Габаритные размеры установки, Д/Ш/В, мм 3725/2170/2740

Характеристики электродвигателя
Электродвигатели синхронные трехфазные компрессорные с бесщеточной системой возбуждения типа БСДКМ предназначены для привода воздушных поршневых компрессоров на базе 5ВП.

Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 380 В.
Двигатель поставляется комплектно со шкафом управления.
Вид климатического исполнения - У3, Т3.
Номинальный режим работы - продолжительный S1.
Конструктивное исполнение двигателей - IM5210.
Способ охлаждения двигателей - ICA01.
Степень защиты двигателей - IP10, шкафов управления - IP20.Пуск двигателей осуществляется от полного напряжения сети при разгруженном компрессоре.
Количество пусков не ограничивается.
Интервалы между пусками должны быть не менее 10 мин.

Система возбуждения и управления обеспечивает:
1) пуск, синхронизацию и остановку двигателя;
2) автоматическую подачу возбуждения в конце пуска;
3) автоматическое регулирование возбуждения по заданному закону;
4) поддержание номинального коэффициента мощности (cos) при изменении напряжения сети от 0,8 до 1,1 Uн, изменении нагрузки от 25% до 100% Рн и при прогреве двигателя;
5) отклонение номинального тока возбуждения возбудителя плюс 1,5+0,3 А при напряжении сети 0,8 Uн и минус 1,2+0,25 А при напряжении сети 1,1 Uн - в режиме ручного регулирования;
6) автоматическую форсировку возбуждения кратностью не менее 1,4 Iн при снижении напряжения питания двигателя до 80% номинального;
7) ручное изменение уставки по току возбуждения в пределах от 0,3 до 1,1 Iн;
8) отключение двигателя при повреждениях в системе возбуждения;
9) самовозбуждение возбудителя и номинальное возбуждение двигателя при отказах в устройстве питания и управления возбуждением. золяция обмоток двигателя термореактивная типа "Монолит-2" класса нагревостойкости не ниже <В>.

Соединение фаз обмотки статора - звезда, с тремя выводными концами, выведенными в коробку выводов на изоляционную панель. Направление вращения двигателей - левое.
Производство ОАО Сафоновский электромашиностроительный завод

Серия Мощн,
кВт
Частота,
об/мин
Напряж,
В
Част сети,
Гц
КПД, % cos Ток статора,
А
Mmax/Mnom Ms Mnom IКi Inom Масса, кг
БСДКМ 15-21 -12У3 200 500 380 50 91.6 0.9 369 2,2 0,8 6 1600
БСДКМ 15-21 -12Т3 200 500 380 50 91.6 0.9 369 2,2 0,8 6 1600
