Поршневые компрессорные установки

Компрессор 402ВП-4/220


Компрессор 402ВП-4/220, 402 ВП-4/220 предназначен для создания избыточного давления и подачи сжатого воздуха в качестве источника энергии для других процессов и применяется практически во всех отраслях промышленности.

Условное обозначение:
40 - исполнение;
2 - масса базы, т;
В - для сжатия воздуха;
П - поршневая;
4 - производительность, м3/мин;
220 - абсолютное конечное давление, кгс/см2

Описание компрессора 402ВП-4/220, 402 ВП-4/220
В состав компрессорной установки входят: компрессор, газоохладители, системы охлаждения, автоматического управления и защиты. Компрессор 402ВП-4/220, 402 ВП-4/220 - стационарный, поршневой, крейцкопфный, пятиступенчатый, угловой, с водяным охлаждением, со смазкой цилиндров и сальников. Компрессор включает следующие основные узлы: базу, цилиндры, систему охлаждения, электродвигатель. База состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора. Рама чугунная, литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. Для крепления цилиндров компрессора ВП-4/220 к раме имеются специальные приливы. В отверстиях поперечных ребер установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов. Коленчатый вал стальной штампованный, с кривошипами для установки шатунов, опирается на роликовые подшипники. На одном его конце установлен ротор электродвигателя, а в закрепленном на торце вала фланце выполнено квадратное отверстие для проворачивания вала компрессора 402ВП4/220 с помощью рукоятки перед запуском.

На другом конце вала крепится шестерня для передачи вращения валу масляного насоса блока смазки. Крейцкопфы чугунные или алюминиевые литые или штампованные, изготовляются заодно с ползунами. С шатунами крейцкопф соединяется посредством пальцев, которые изготовляются из стали и при сборке запрессовываются в крейцкопф. Шатуны стальные, штампованные, двутаврового сечения. Шатун имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши кривошипной головки - с антифрикционным слоем из алюминиевого сплава. Крышка кривошипной головки шатуна соединяется со стержнем шатуна двумя болтами и гайками. Компрессор имеет в одном ряду цилиндр с двумя, а в другом с тремя ступенями сжатия, при этом поршень первой ступени двойного действия. Всасывающий и нагнетательный клапаны закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с гайками. Все уплотнения достигаются применением паронитовых прокладок. Поршни - дифференциальные из чугуна, алюминия или стали. Поршневые кольца - чугунные. Привод осуществляется от односкоростного асинхронного электродвигателя, встроенного в раму компрессора.

Смазка компрессоров 402ВП-4/220, 402 ВП-4/220
Смазка компрессорных агрегатов 402ВП-4/220, (402 ВП-4/220) осуществляется двумя независимыми системами: низкого давления для подачи масла к механизму базы и высокого давления для подачи масла в цилиндр. В системе смазки низкого давления масло заливается в нижнюю часть рамы через люковую крышку. Оттуда через сетчатый фильтр грубой очистки шестеренчатым насосом подается в блок смазки и далее во внутренний канал коленчатого вала, который имеет подводы масла на рабочую поверхность кривошипных шеек и к шатунам. В системе смазки высокого давления масло заливается в лубрикатор, откуда плунжерным насосом подается к цилиндрам и равномерно распределяется по поверхности трения. Для смазки механизма движения могут применяться масла марок И-50А (ГОСТ 20799-75), МС-20 (ГОСТ 21743-76), К3-10 (ТУ 38.401479-84), ИГП-49 (ТУ 38.101413-90); для цилиндров и уплотнительных устройств - масло К-12 и К-19 (ГОСТ 1861-73), МС-20.

Охлаждение и система автоматики компрессоров 402ВП-4/220, 402 ВП-4/220
Система охлаждения - водяная, не замкнутая, с регулировочным вентилем. По требованию клиента компрессорная установка может быть изготовлена с замкнутой системой охлаждения. Газоохладители - цилиндрические кожухотрубные аппараты с продольным оребрением труб. Наряду с охлаждением из сжимаемого воздуха удаляются масло и влага, для чего служат влагомаслоотделители. Система автоматики предназначена для управления работой, защиты и контроля параметров. Она состоит из ряда подсистем и в совокупности с электроприводом осуществляет аварийное прекращение работы компрессорной установки с остановкой двигателя: при превышении температуры воздуха; при падении давления масла в циркуляционной системе смазки механизма движения; при недопустимом уменьшении протока охлаждающей воды; при превышении выше допустимого давления нагнетания; при КЗ и повреждениях в системе электропривода и управления. Аварийное отключение электродвигателя сопровождается подачей светового и звукового сигналов. Фундамент компрессорной установки разрабатывается применительно к конкретному месту расположения.

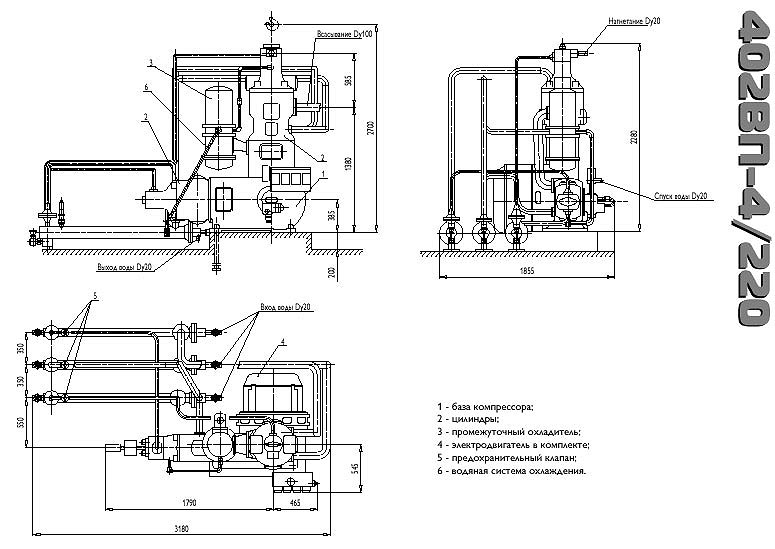

Общий вид, габаритные и установочные размеры компрессора 402ВП-4/220 представлены на рисунке.

Условия эксплуатации компрессора 402ВП-4/220, 402 ВП-4/220
Климатическое исполнение -ГОСТ 15150-69
Высота над уровнем моря, м, не более -1000
Окружающая среда -Взрывоопасная для взрывозащищенных исполнений
Действующие правила эксплуатации -ВП 000-РЭ завода-изготовителя, ПУ и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов, ПУЭ Нормативно-технический документ -ТУ 3643-002-00217780-98

Допустимое количество растительных и механических примесей в охлаждающей воде не должно превышать 40 мг/л, жесткость воды не более 7 мг-экв/л, наличие ионов хлора не более 1-1,5 г/л.
Не допускается наличие в воде ионов меди, едких кали и натра. Давление воды в системе охлаждения не должно превышать 0,25 МПа. При производительности 100% поддерживается давление 0,1-0,12 МПа; при производительности 50% - 0,055-0,065 МПа.
Периодичность замены масла - 3000 ч.

Технические характеристики

Компрессор 402ВП-4/220, 402 ВП-4/220
Сжимаемый газ воздух
Частота вращения вала электродвигателя, об/мин 735
Объемная производительность приведенная к условиям всасывания, куб/м в мин. 4
Давление атм. абс.: Начальное атмосферное
Конечное 221
Температура газа начальная град. С  -25:+35
Мощность на валу компрессора, кВт. 68
Расход охлаждающей воды без концевого при ее температуре на входе +25 град. С. (расч.) л./мин. 50
Расход масла на смазку цилиндров, г/час 63
Количество масла, заливаемого в раму компрессора, л 35
Масса компрессора, кг 2426
Электродвигатель
Тип АВ2-101-8
Мощность, кВт 75
Напряжение, В  380
Установка
Масса установки в объеме поставки, кг 2900
Габаритные размеры установки, Д/Ш/В, мм 3180/1855/2280
