Поршневые компрессорные установки
Компрессор 2СНМ4-24/9С
Описание компрессора 2СНМ4-24/9С
Компрессор стационарный, поршневой, крейцкопфный, двухступенчатый, оппозитный,
с водяным охлаждением, без смазки цилиндров и сальников.
Привод осуществляется от двухскоростного
асинхронного электродвигателя тип А2К85/24-8/16УХЛ4,
встроенного в раму компрессора.
Компрессор оборудован
системой автоматической защиты и сигнализации по основным
параметрам.
Технические характеристики
| Компрессор 2СНМ4-24/9С |
|
| Технические условия |
ТУ 26-12-804-90 |
| Сжимаемый газ |
сухой азот |
| Частота вращения вала
электродвигателя, об/мин |
750 |
375 |
| Объемная производительность
приведенная к условиям всасывания, куб.м/мин. |
24 |
12 |
| Давление атм. абс.: |
Начальное |
1,01...1,04 |
| Конечное |
9 |
| Температура газа начальная
град. С |
-20...+35 |
| Мощность на валу компрессора,
кВт. |
139 |
70 |
| Расход охлаждающей воды без
концевого холодильника при ее температуре на входе +15 град. С.
(расч.) л./мин. |
53 |
28 |
| Количество масла, заливаемого в
раму компрессора, л |
100 |
| Масса компрессора, кг |
4290 |
| Электродвигатель |
|
| Тип |
А2К85/24-8/16-УХЛ4 |
| Мощность, кВт |
160 |
75 |
| Напряжение, В |
380 |
| Установка |
|
| Масса установки в объеме
поставки, кг |
5150 |

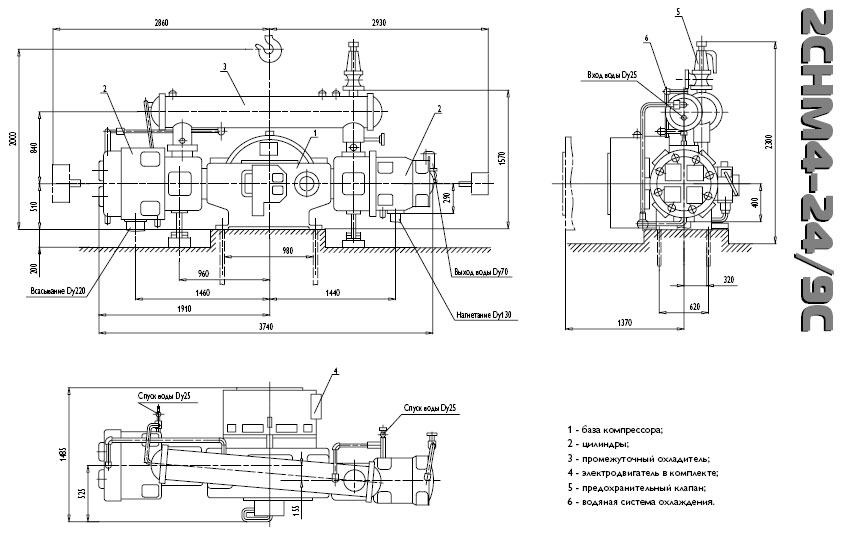

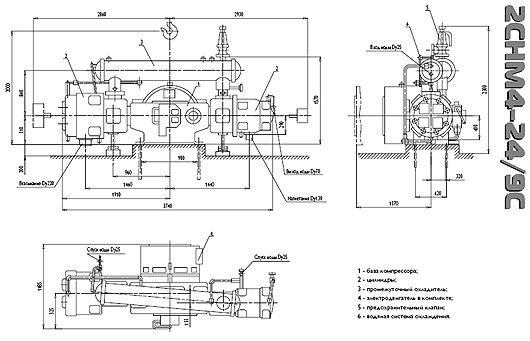

| Габаритные размеры установки,
Д/Ш/В, мм |
3740/1485/2300 |
|
|
