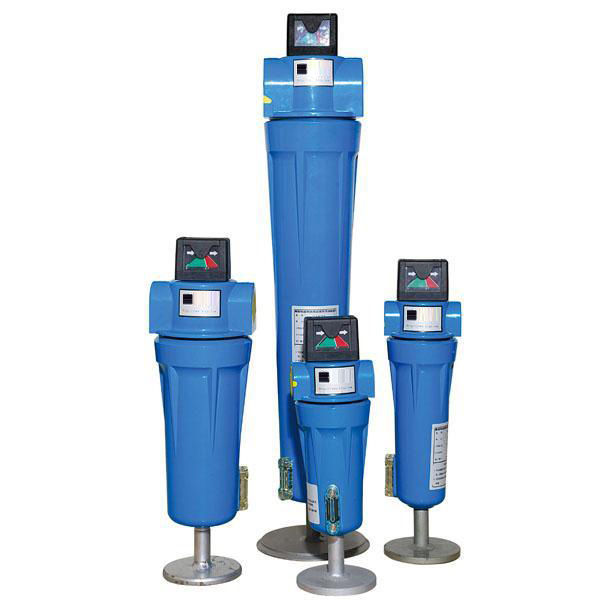

Фильтр сжатого воздуха ЭФ-2. Многопрофильный и точный.
Данный фильтр поможет удалить пыль, железные стружки, частицы смазки, масла и углеводороды. Фильтр сжатого воздуха ЭФ-2 улучшает качество сжатого воздуха и снижает производственные затраты.
Технические характеристики фильтра сжатого воздуха ЭФ-2:
Модель | Пропускная способность (м3/мин) | Трубное соединение | Длина*Ширина | Фильтрующий элемент | Масса(кг) | Модель | Номер | ЭФ-2 (Class)-35 | 1.6 | ZG1'' | 220*105 | ЭФ-2 (Class)-35E | 1 | 4.5 | ЭФ-2 (Class)-70 | 2.6 | ZG1'' | 280*105 | ЭФ-2 (Class)-70E | 1 | 5 | ЭФ-2 (Class)-100 | 3.8 | ZG1'' | 310*130 | ЭФ-2 (Class)-100E | 1 | 6 | ЭФ-2 (Class)-200 | 7 | ZG11/2'' | 420*130 | ЭФ-2 (Class)-200E | 1 | 8 | ЭФ-2 (Class)-300 | 8.5 | ZG11/2'' | 500*135 | ЭФ-2 (Class)-300E | 1 | 10 | ЭФ-2 (Class)-350 | 11.5 | ZG2'' | 610*135 | ЭФ-2 (Class)-350E | 1 | 15 | ЭФ-2 (Class)-400 | 13.5 | ZG2'' | 790*148 | ЭФ-2 (Class)-400E | 1 | 20 |
ЭФ-2 (Class)-600 | 17 | DN65FL | 1040*320 | ЭФ-2 (Class)-600E | 1 | 62 | ЭФ-2 (Class)-800 | 23 | DN80FL | 1200*320 | ЭФ-2 (Class)-800E | 1 | 70 | ЭФ-2 (Class)-900 | 27 | DN80FL | 1060*430 | ЭФ-2 (Class)-400E | 2 | 85 | ЭФ-2 (Class)-1200 | 34 | DN80FL | 1210*430 | ЭФ-2 (Class)-600E | 2 | 90 | ЭФ-2 (Class)-1600 | 45 | DN100FL | 1370*430 | ЭФ-2 (Class)-800E | 2 | 100 | ЭФ-2 (Class)-2000 | 55 | DN100FL | 1280*545 | (Class-600E | 3 | 105 | ЭФ-2 (Class)-2400 | 65 | DN125FL | 1440*545 | ЭФ-2 (Class)-800E | 3 | 120 | ЭФ-2 (Class)-3000 | 87 | DN200FL | 1490*605 | ЭФ-2 (Class)-800E | 4 | 160 | ЭФ-2 (Class)-4000 | 110 | DN200FL | 1490*605 | ЭФ-2 (Class)-800E | 5 | 200 | ЭФ-2 (Class)-5600 | 160 | DN200EL | 1490*750 | ЭФ-2 (Class)-800E | 8 | 250 | ЭФ-2 (Class)-7000 | 210 | DN200EL | 1490*900 | ЭФ-2 (Class)-800E | 10 | 300 | ЭФ-2 (Class)-10500 | 310 | DN250EL | 1500*850 | ЭФ-2 (Class)-1600E | 8 | 350 | ЭФ-2 (Class)-14000 | 410 | DN300EL | 1500*900 | ЭФ-2 (Class)-1600E | 10 | 450 |
!!! C, T, A, F, H - метрических классы
!!! В основном фильтры поддерживают давление в 0,2-1.0 МПа, обязательно предупредите нас, если требуется давление выше 1.0 Мпа.
!!! Чтобы видеть разность давлений фильтр оснащен специальным монитором.
Коэффициенты коррекции фильтров
Пожалуйста, не выбирайте фильтры исходя из размера разъема, нужно выбрать оптимальную конфигурацию в соответствии с пропускной способностью и давлением | Минимальное входное давление (МПа) | 0.14 | 0.21 | 0.28 | 0.42 | 0.56 | 0.7 | 0.85 | 1.06 | 1.41 | 1.76 | 2.11 | Коэффициент коррекции | 0.3 | 0.39 | 0.48 | 0.65 | 0.82 | 1 | 0.17 | 1.43 | 1.87 | 2.31 | 2.74 |
|
