МОДУЛЬНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ

Винтовые модульные (блочно-модульные) компрессорные станции


Общее описание винтовой модульной компрессорной станции

Винтовые модульные компрессорные станции серии ВМКС

Винтовые модульные компрессорные станции серии ВМКС (производимые нашим предприятием), изготавливаются в соответствии с ТУ 3643-003-99694290-2009 имеют сертификат соответствия № РОСС RU.AB24.B00869, разрешение на применение в нефтяной и газовой промышленности № РРС 00-35174 и предназначены для снабжения предприятий сжатым воздухом и газом. Станции устанавливаются на открытых площадках, с температурой окружающей среды от -40 С до +40 С и поставляются в полной заводской готовности к пуску.

Станция представляет собой утепленный специальным методом бокс на базе 20-ти или 40-ка футового контейнера, в котором монтируется все оборудование с полной трубопроводной обвязкой.

В зависимости от требований заказчика, станции могут быть изготовлены:

  • производительностью, начиная от 1 нм3/мин заканчивая суммарной производительностью 150 нм3/мин (неосушенного воздуха)
  • давлением на выходе от 0,7 МПа до 40,0 МПа
  • с воздушным или жидкостным охлаждением компрессоров
  • системой электропитания винтовых компрессоров 380В, 6000В и 10000В
  • установкой системы рефрижераторного или адсорбционного осушителя воздуха с точкой росы от +3 С до -70 С
  • очисткой сжатого воздуха до 0 класса чистоты по ГОСТ Р ИСО 8573-1-2005
  • с резервированием, "горячим" или "холодным" пятидесяти или сто процентным
  • с линиями по производству азота (методом короткоцикловой адсорбции) или кислорода

Винтовые модульные компрессорные станции (ВМКС, МКС), производимые нашим предприятием, могут применятся в нефтяной, газовой, химической, машиностроительной, деревообрабатывающей, текстильной, строительной, горнодобывающей промышленности, для снабжения сжатым воздухом различных устройств на железнодорожном транспорте, а также в других отраслях промышленности.

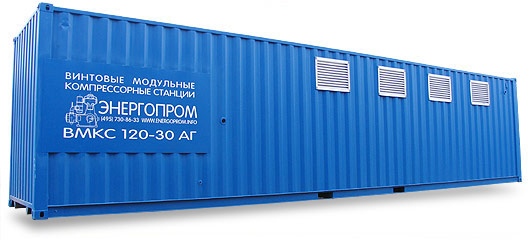

Винтовая модульная компрессорная станция модели ВМКС 120-30 АГ фирмы ЗАО "ЭНЕРГОПРОМ"

Винтовые модульные компрессорные станции серии ВМКС
Увеличить

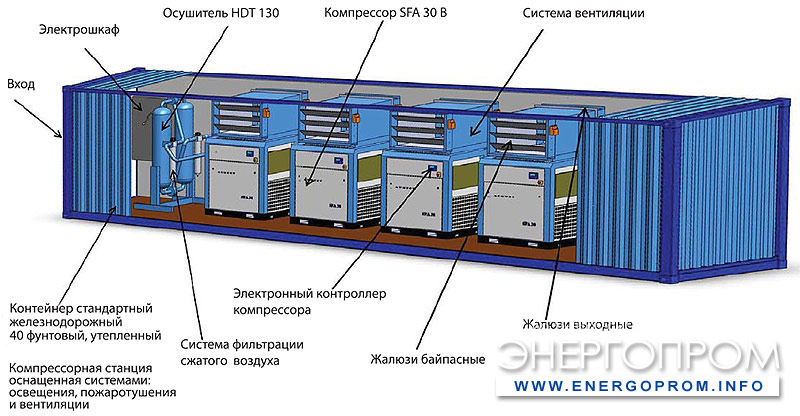

Состав винтовых модульных компрессорных станций серии ВМКС

Винтовые модульные компрессорные станции серии ВМКС

Винтовые модульные компрессорные станции, проектируемые и изготавливаемые нашим предприятием, комплектуются исходя из технических требований заказчика.

В базовой комплектации каждый модуль станции оборудован:
  • осветительными приборами (из расчета освещенности 200 лк на уровне 0,8 м от пола)
  • системой отопления (тепловые вентиляторы, завесы или масляные конвекторы с встроенными регуляторами температуры со своими температурными датчиками)
  • автоматической системой пожаротушения (модули порошкового пожаротушения "Буран-2,5")
  • системой ручного пожаротушения (порошковые огнетушители ОП-5)
  • системой автоматических жалюзи с электроприводом BELIMO (Италия) (входные, выходные и байпасные)
  • центральным распределительным щитом для комплексной автоматизации работы всей станции (шкаф и комплектующие ЦРЩ компании "ABB") установка параметров осуществляется с помощью ТРМ "ОВЕН" или "SIEMENS"
  • канистра 20 л для сбора конденсата при первом пуске

Винтовые модульные компрессорные станции серии ВМКС

Оборудование дополнительными опциями по желанию заказчика:
  • Система автоматического пожаротушения с выводом информации на диспетчерский пульт. Световое и звуковое сигнализирующее табло.
  • Охранная сигнализация с выводом информации на диспетчерский пульт.
  • Дистанционное управление станцией. Протокол передачи MODBUS, дополнительно предусматривается удаленная диспетчеризация основных параметров станции через компьютер с возможностью дистанционного пуска и останова компрессорных установок.
  • Система подготовки сжатого воздуха (сепарация, фильтрация, осушение, охлаждение)

Также возможно любое другое дооборудование станции по требованию заказчика.


Принцип работы винтовых модульных компрессорных станций серии ВМКС

Основной принцип работы винтовых модульных компрессорных станций заключается в том, что воздух, используемый для охлаждения винтовых компрессоров, используется для отопления самой станции (система рекуперативного теплообмена). Управление потоком воздуха осуществляется с помощью жалюзи с электроприводом.

Винтовые модульные компрессорные станции серии ВМКС

При работе станции в теплое время года, отработанный горячий воздух из компрессоров, выбрасывается за пределы станции, тем самым в помещении самой станции воздух постоянно остается одной температуры. В холодное время года, отработанный горячий воздух наоборот поступает внутрь станции и тем самым, обогревая помещение станции. Постоянную (заданную) температуру станции поддерживает электроника станции с помощью температурных датчиков.

Центральный распределительный щит (ЦРЩ) станции спроектирован таким образом, чтобы обеспечить возможность управления плавной регулировки открытия/закрытия жалюзи, работу температурных датчиков, а также работу других основных и вспомогательных устройств и оборудования станции. На ЦРЩ пользователь может выставить необходимую температуру, которая должна постоянно поддерживаться в помещении станции, все остальное электроника станции сделает сама.

Технические характеристики станций серии ВМКС

Станции изготавливаются на базе 20-ти или 40-ка футового стандартного железнодорожного контейнера. Корпус контейнера выполнен из несущего цельносварного стального каркаса и внешней профилированной обшивки. Внутренняя обшивка станции состоит: стены - оцинкованный или окрашенный профилированный лист; потолок - оцинкованный или окрашенный профилированный лист; пол - настил из стального рифленого листа толщиной 5 мм. Для тепло- и шумоизоляции используются маты из базальтового волокна или другой утеплитель. Использование того или иного утеплителя диктуется условиями технического задания заказчика, а также температурой окружающего воздуха в условиях эксплуатации. Для районов крайнего севера возможно изготовление станций в температурном исполнении от -60 С до +40 С. При проектировании и изготовлении станций предусматриваются широкие проходы и свободный доступ к каждому элементу. При необходимости в станции предусмотриваются технологические ворота.

Нашим предприятием производятся два основных типоразмера станций:

НА БАЗЕ 20-ТИ ФУТОВОГО КОНТЕЙНЕРА НА БАЗЕ 40-КА ФУТОВОГО КОНТЕЙНЕРА
Длина, мм 6058 Длина, мм 12192
Ширина, мм 2438 Ширина, мм 2438
Высота, мм 2590 Высота, мм 2591
Масса, кг не более 8500 Масса, кг не более 15000

винтовые компрессоры
