Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

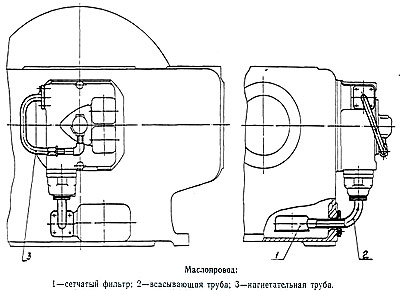

Рис 10. Маслопровод

Маслопровод содержит следующие основные элементы:
а) сетчатый фильтр (1), который располагается в нижней части внутренней полости рамы и предназначен для грубой очистки масла. Фильтр крепится на к всасывающей трубе маслопровода (2) ; б) всасывающая труба (2), которая служит для подвода масла от фильтра (I) к шестеренному насосу блока смазки (см. рис. 9); в) напорная труба (3), которая предназначена для соединения корпуса блока смазки с крышкой подвода масла к коленчатому валу.
