Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

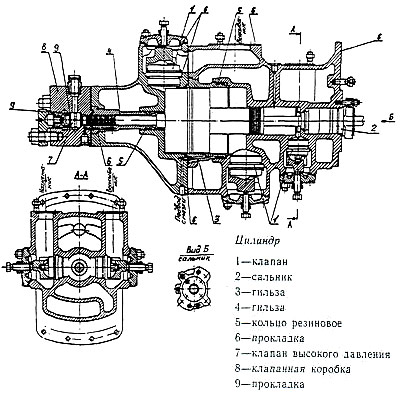

Рис 11. Цилиндр

Цилиндр представляет собой чугунную отливку с расточками под клапаны (1) и сальники (2), с водяными рубашками и каналами для входа и выхода воздуха. Цилиндры могут выполняться как с гильзами (3 и 4), так и без них. Сменные гильзы уплотняются по диаметру резиновыми кольцами (5), а по торцу паронитовыми прокладками (6). Гильзы цилиндров изготавливаются из специального чугуна, а гильзы цилиндров высоких ступеней сжатия изготавливаются из хромистой стали с закалкой для увеличения твердости зеркала гильз. Уплотнение цилиндров, крышек цилиндров, клапанных крышек и фланцев достигается при помощи паронитовых прокладок (6). На ступенях высоких давлений для уплотнения применяются прокладки из мягкой (отожженной) меди (9). Для установки комбинированных клапанов высокого давления (7) предусмотрены клапанные коробки (8), в которых имеются также отверстия для подвода воздуха в полость, отвода от неё, и отверстие для установки обратного масляного клапана. В цилиндрах низкого давления имеются отверстия под фланцы воздухопровода, резьбовые отверстия для обратных клапанов смазки цилиндров, а также отверстия для крепления водопровода компрессора.
