Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

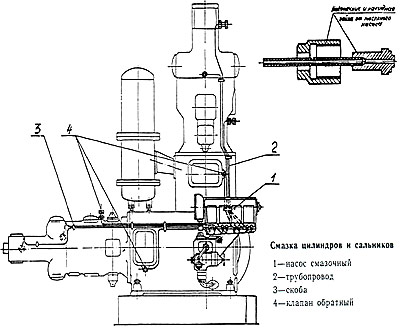

Рис 19. Смазка цилиндров и сальников

Смазка цилиндров и сальников. Смазка к сальникам и цилиндрам подается от многоплунжерного насоса (1) (рис. 19).

В состав системы смазки, кроме смазочного насоса входят:
а) трубопроводы (2), укрепленные скобами (3) на раме и цилиндрах;
б) обратные клапаны (4), ввинчиваемые в специальные отверстия рамы и цилиндров.

Обратный клапан, через который масло поступает к смазываемой точке, бывает двух типов:
- на давление до 10 МПа (100 кгс/см2) (рис. 20)
- и до 40 МПа (400 кгс/см2) (рис. 21)
