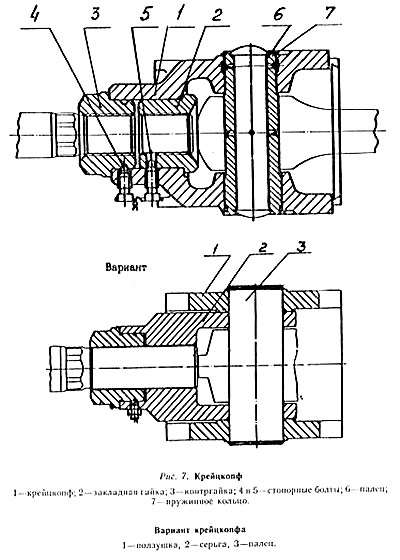

Рис 7. Крейцкопф

Крейцкопф.
Крейцкопф (1) изготовлен заводом из чугуна заодно с направляющими. Крейцкопф соединен со штоком закладной гайкой (2) и контргайкой (3), которые контрятся стопорными болтами (4 и 5). Такое соединение позволяет регулировать зазор между торцами поршня и цилиндра в крайних положениях. Величина зазора указана в формуляре компрессора. Палец (6) выполнен из легированной стали, подвергнут цементации и закалке. При сборке палец запрессовывается в крейцкопф (1) и стопорится пружинным кольцом (7). В другом варианте крейцкопф имеет алюминиевую ползушку (I), стальную серьгу (2) и палец (3).
