Руководство по эксплуатации. Компрессоры на оппозитной 4М и прямоугольных 2П и 5П базах

Часть 5. ПЕРЕЧЕНЬ РИСУНКОВ

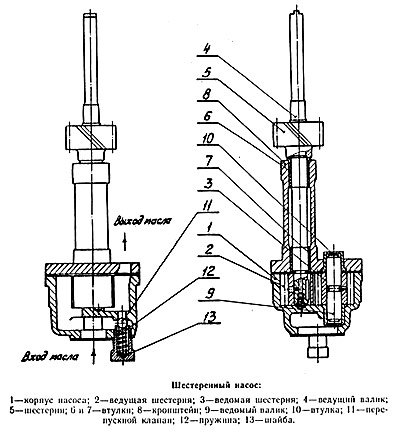

Рис 9. Шестеренный насос

Шестеренный насос крепится к корпусу блока смазки.
Насос включает чугунный корпус (1), имеющий полость для размещения ведущей (2) и ведомой (3) шестерен. Шестерня (2) закреплена на ведущем валике (4), на котором установлена также шестерня (5), находящаяся в зацеплении с соответствующей шестерней коленчатого вала (см. рис. 3, 4). Валик (4) установлен на бронзовых втулках (6 и 7), запрессованных в кронштейн (8), причем последний прикреплен к корпусу (1). На верхнем конце валика (4) имеется выступ прямоугольного сечения для соединения с валиком многоплунжерного насоса высокого давления (см. рис. 19) посредством муфты. Ведомая шестерня (3) свободно установлена на ведомом валике (9), который вращается в чугунных втулках (10). Для перепуска масла из нагнетательной полости насоса на всасывание предусмотрен шариковый перепускной клапан (11) с пружиной (12), отрегулированной на поддержание давления масла в пределах 0,147...0,294 MI la (1,5...3,0 кгс/см2). Регулировка клапана производится при помощи шайб (13).
