SAMSUNG TECHWIN
 |
Samsung TechwinЗАО "ЭНЕРГОПРОМ" является официальным дистрибьютором SAMSUNG TECHWIN на территории Российской Федерации.
Статус Турбокомпрессоров SAMSUNG TECHWIN:
Турбо компрессоры серии SM
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SM2000 | SM3000 | SM4000 | SM5000 | SM6000 | SM7000 | ||
|---|---|---|---|---|---|---|---|
| Производительность | m3/hr | 1,700 - 3,000 | 3,000 - 5,500 | 5,500 - 8,300 | 8,300 - 13,900 | 13,900 - 22,000 | 22,000 - 46,000 |
| CFM | 1,000 - 1,800 | 1,800 - 3,300 | 3,300 - 4,900 | 4,900 - 8,200 | 8,200 - 12,900 | 12,900 - 27,000 | |
| Электродвигатель | kW | 130 - 2,400 | 1,300 - 4,200 | ||||
| HP | 175 - 3,200 | 1,800 - 5,700 | |||||
| Избыточное давление | BarG | 2 - 41 | 2 - 25 | ||||
| PsiG | 29 - 600 | 29 - 370 | |||||
| Длина х ширина х высота | mm | 1,500 x 2,550 x 1,900 | 2,100 x 4,350 x 2,100 | 2,100 x 4,650 x 2,215 | 2,150 x 5,200 x 2,350 | 2,300 x 5,800 x 2,549 | - |
| Вес | kg | 3,400 | 7,500 | 9,000 | 11,000 | 17,500 | - |
* Вес: не включая вес кожуха, включая вес электрического двигателя

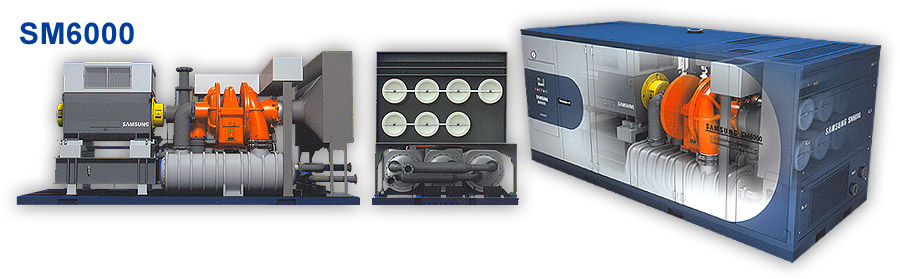

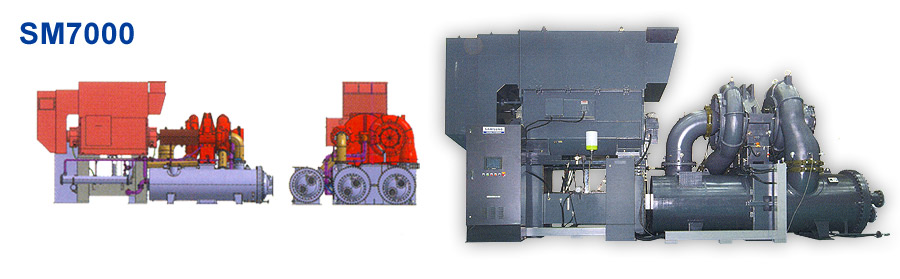

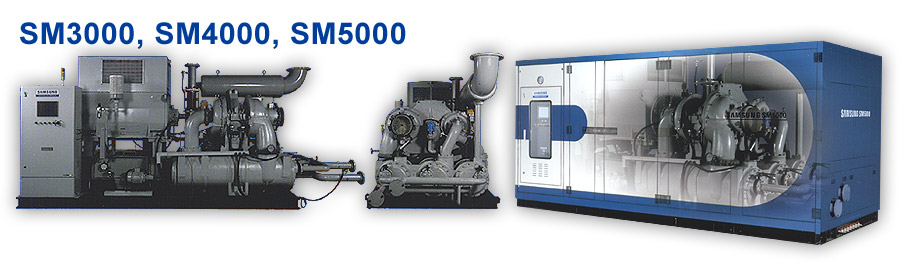

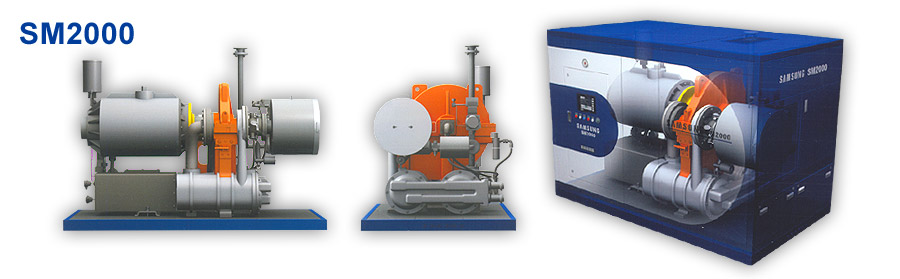

Модельный ряд
Высокая эффективность
Система высокой эффективности достигнутая благодаря передовым динамическим анализам.
Уникальный Дизайн на базе передовых технологий.
- Параметры импеллеров оптимизированы с использованием 3-х мерного CFD анализа.
- Конструкция ротора обеспечивает низкий уровень вибраций.
- Применение метода конечных элементов, позволило обеспечить высокую надежность всех элементов конструкции.
Применение(Backward Lean Type) импеллера обеспечивает высокую эффективность компрессора.
- Уникальная форма лопатки импеллера обеспечивает устойчивую работу ступени компрессора во всем диапазоне рабочих оборотов.
- Улучшенная антикоррозийность рабочего колеса гарантирует надежную работу компрессора в течении всего ресурса.
- Тест на разгон до 115% гарантирует надежность оборудования.
Система зубчатого соединения
- Высокоточное зубчатое соединение обеспечивает плавность работы механизма.
- Величина осевой аэродинамической силы соответствует стандарту KS/AGMA.
- Bull Gear: KS 0, AGMA12, Pinion Gear: KS 1, AGMA 13
Inlet Guide Vane (IGV) of Efficient and Variable Shape
- Высокоэффективный воздухозаборник, изменяемой геометрии, позволяет гибко управлять параметрами всасываемого воздуха.
- Возможность регулирования входного потока улучшает эффективность компрессора и снижает уровень потребления энергии.
Подшипник с высоким качеством изготовления
- Предотвращение масляного хлыста на высокой скорости вращения и увеличение ресурса использования.
- Осевой подшипник, состоящий из 4 лепестков, поддерживающих зубчатое колесо, уменьшает потери при трении.
Новая концепция системы управления, позволяет в автоматическом режиме оценивать ситуацию и вносить необходимые изменения в процесс регулирования
- Непрерывный мониторинг основных параметров: температуры, давления и уровня вибраций.
- Заблаговременное предупреждение и устранение факторов, которые могут вызвать перегрузку системы.
- Предусмотрена автоматическая остановка системы в случае возникновения перегрузки.
Безупречная Надежность
Современный механизм и система контроля качества компании SAMSUNG TECHWIN обеспечивают безусловную надежность.
Система защиты с использованием Устройства предотвращения обратного вращения (опция).
- Система обеспечивает высокую надежность с функцией, которая предотвращает возможность обратного вращения и возможные последующие повреждения элементов сжатия компрессора серии SM.
Система уплотнений в соответствии с API стандартами
- Обеспечивает производство 100% безмасляного воздуха с помощью 4-х ступенчатой системы уплотнений.
- Продолжительный срок службы и простота в инспекции и обслуживании комбинированных лабиринтно - карбоновых уплотнений.
- Минимальная возможность воздушных либо масляных утечек обеспечивается низким давлением масла в системе смазки.
Встроенная система управления турбокомпрессором уникальная разработка компании Samsung

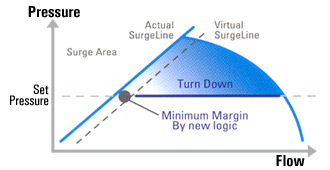

- Новая концепция противопомлажной защиты позволила сузить диапазон контроля до 3-5%, обеспечив при этом стабильную и надежную работу.
- Система защиты от перепадов напряжения (опция) позволяет значительно увеличить стабильность работы.
Требовательное и полное тестирование для увеличения надежности
- требовательное 3-х шаговое тестирование характеристик и прочности компонентов, модулей и готовой продукции обеспечивает прочность и надежность турбокомпрессоров.
Беспрерывная система обеспечения качества
- Сертифицированная согласно ISO9001, международного стандарта качества, разработанная компанией Samsung, система обеспечения качества основана на достижениях в авиационной отрасли и предоставляет наивысшее качество и надежность.
- Мы обеспечиваем нашим пользователям сервис и поддержку 24 часа в сутки 365 дней в году.
Низкая Стоимость эксплуатации
Наш высоко-эффективный, однорамный, полностью укомплектованный турбокомпрессор обеспечит минимальные затраты на установку и эксплуатацию, а также, наивысшую конкурентноспособность для наших покупателей.
Современная система обеспечит низкое энергопотребление и наивысшую экономическую эффективность.
- Высокоэффективная конструкция импеллера и широкий диапазон регулирования обеспечивают низкое удельное энергопотребление.
- Использование IGV системы задает оптимальный поток воздуха, тем самым обеспечивая максимальное энергосбережение по сравнению с регулирующими задвижками.
- Предотвращение излишних загрузок/разгрузок обеспечивается с помощью широкого диапазона регулирования в соответствии с требованиями заказчика, снижая энергозатраты.
Простота в обслуживании.
Специальная система обслуживания с улучшенной конструкцией.
Инновационная конструкция, которая предоставляет возможность быстрой и точной инспекции и обслуживания.
- Модульный дизайн упрощает доступ и обслуживание, снижает время проведения работ.
- Все подшипники и уплотнения встроены в горизонтально разъемный редуктор для обеспечения быстрого и простого доступа.
- Использование прямых водяных трубок обеспечивает простоту чистки и обслуживания.
- Межтрубное оребрение обеспечивает высочайшую эффективность охлаждения и минимальные потери давления.
- Специальное покрытие поверхностей охладителей снижает возможность образования отложений и обеспечивает максимально долгий срок службы.
Горизонтально разъемный корпус редуктора для простого обслуживания.
- Использование встроенных направляющих для соединения частей обеспечивает простоту и надежность сборки.
- Инспекция и обслуживание без сложных работ по отсоединению частей обеспечивают низкие эксплуатационные затраты.
- Надежный контроль вибрации и снижение уровня шума при помощи цельной конструкции и высокой прочности рамного основания.
 Увеличить |
 Увеличить |
 Увеличить |
Простой контроль
Удобство этого современного устройства является непревзойденным.

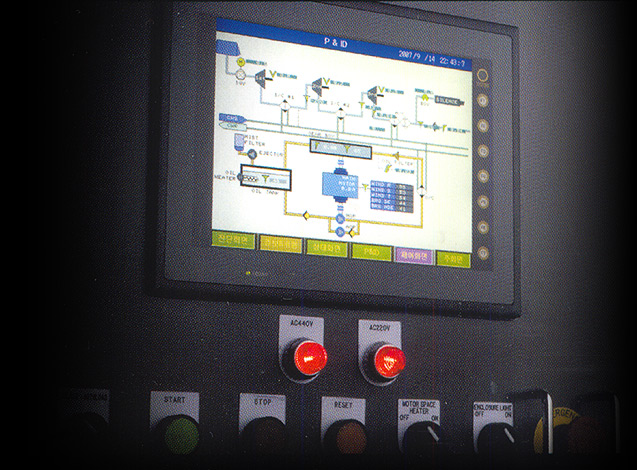

Большая цветная ЖК сенсорная панель
- Доступно отображает состояние и параметры турбокомпрессора.
- Обеспечивает быстроту и легкость доступа к данным и настройкам.
- Простота конструкции обеспечивает контроль с помощью 2-х кнопок - Старт/Стоп.
Автоматическое Двойное или Модуляционное управление
- Автоматическое оптимальное управление загрузкой компрессора в зависимости от потребления в сети сжатого воздуха.
- Широкий диапазон регулирования - минимум 35%.

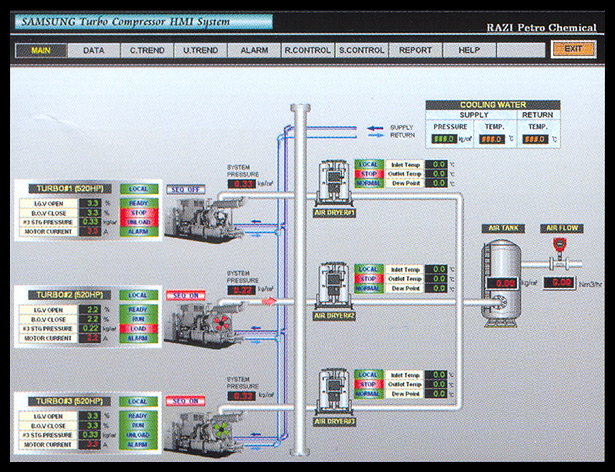

АСУТП верхнего уровня
- Использование стандартного PLC контроллера обеспечивает простоту интеграции в существующие системы.

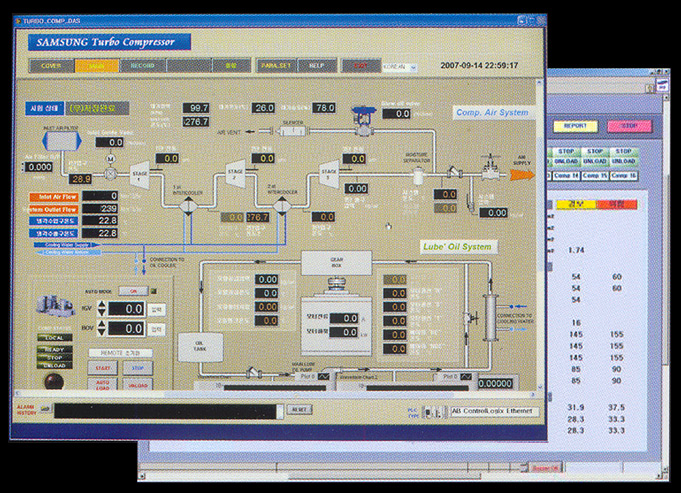

- Основанная на технологии WEB система (опция) позволяет оператору контролировать работу более просто и удобно.
Инновационный дизайн
Конструкция компрессора обеспечивает его наилучшие функциональность и характеристики.
Инновационный комплектный дизайн непревзойденный в мире компрессорной техники
- Однорамная конструкция на которой смонтированы все компоненты обеспечивает более простую транспортировку.
- Отсутствие сложных монтажных и фундаментных работ снижают затраты на установку.
- Простое подключение к существующим системам.
Открываемый кожух компрессора для увеличения простоты обслуживания и эксплуатации
- Открываемый кожух компрессора (опция) обеспечивает простоту обслуживания и эксплуатации.
- Использование специальных звукоизолирующих материалов снижает уровень шума и расширяет возможности по выбору места установки.
Простое в работе оборудование
- Рациональный дизайн сконцентрирован на обеспечении эффективности и простоты работы.
Комплектная конструкция включает:
- Фильтр на входе
- Агрегат регупирования всасывающего воздуха
- Воздушный охпадитель
- Глушитель
- Обратный клапан
- Коллектор охлаждающей жидкости
- Главный электродвигатель
- Выдувной (противопомпажный) клапан
- Система управления
- Автоматический конденсатоотводчик
