Полтавский турбомеханический завод

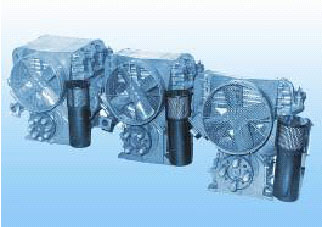

Компрессоры поршневые
ПК-1.75А, ПК-3.5А, ПК-5.25А
Компрессоры предназначены для выработки сжатого воздуха и снабжения им различных пневмоинструментов и механизмов.
|
 |
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров |
Норма для компрессора |
| ПК-1.75А |
ПК-3.5А |
ПК-5.25А |
| Тип компрессора |
V-образный, двухступенчатый с воздушным охлаждением, поршневой. |
| 2-х рядный |
4-х рядный |
6-ти рядный |
| Производительность по всасыванию при давлении нагнетания, нм³/мин: |
|
| до 7 кгс/см² |
1.75 |
3.5 |
5.25 |
| до 9 кгс/см² |
1.7 |
3.4 |
5.1 |
| Давление нагнетания, кгс/см² |
от 7 до 9 |
| Частота вращения коленчатого вала, об/мин |
1465 |
1470 |
1475 |
| Мощность, потребляемая при давлении нагнетания, кВт: |
|
|
|
| 7 кгс/см² |
11.63 |
22.75 |
33.0 |
| 9 кгс/см² |
14.0 |
26.5 |
37.0 |
| Режим работы при давлении нагнетания, % |
|
|
|
| 7 кгс/см² |
100 |
| 9 кгс/см² |
50 |
| Направление вращения коленчатого вала (смотреть со стороны привода) |
по часовой стрелке (или против часовой стрелки по специальному заказу) |
| Привод |
от электродвигателя или ДВС через эластичную муфту |
| Габаритные размеры, мм: |
|
|
|
| длина |
495 |
650 |
835 |
| ширина |
750 |
750 |
750 |
| высота |
760 |
760 |
760 |
| Масса (без масла и ЗИП), кг |
140 |
215 |
320 |
|
