Полтавский турбомеханический завод
Станции компрессорные типа ВВП

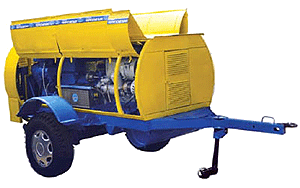

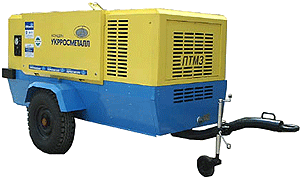

Винтовые передвижные компрессорные станции предназначены для выработки сжатого воздуха и снабжения им пневматических инструментов и механизмов, а также для технологических нужд при проведении строительно-монтажных и дорожных работ. Могут быть оборудованы шумопоглощающим кузовом.
Винтовые передвижные компрессорные станции выпускаются в следующих вариантах комплектации:
- без тормозной системы и световой сигнализации (технологическое исполнение);
- со световой сигнализацией (общепромышленное исполнение);
- с тормозной системой и световой сигнализацией (транспортное средство);
Рабочий диапазон температур от -30 до +40 °С
|
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров |
Ед.изм. |
Норма для станций ВВП |
| Температура сжатого воздуха на выходе из станции, не более |
°С |
100 |
| Соотношение зубьев ведущего ротора к ведомому |
|
5/6 |
| Расход масла на унос |
мг/м³ |
3 |
| Ресурс до капитального ремонта |
ч |
10000 |
| Гарантийный срок эксплуатации |
|
12 месяцев или 2000 часов |
| Применяемое масло |
|
"КОМПРЕОЛ-Р" производства концерна "УКРРОСМЕТАЛЛ" |
| Класс вязкости |
|
согласно ISO МП-46 по SAE10 (10W20) |
| Кинематическая вязкость при 40 °С |
мм²/с |
41.4...50.6 |
| Температура вспышки, не менее |
°С |
225 |
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Наименование параметров |
Ед. изм. |
Норма для станции |
| ВВП-4.5/7 |
ВВП-7/7 |
ВВП-9/7 |
ВВП-10/7 |
ВВП-3.5/7Э |
ВВП-5/7Э |
ВВП-10/7Э |
ВВП-3.5/7-Г400 |
| Тип станции |
|
винтовая, передвижная, с приводом от дизельного двигателя |
винтовая, передвижная, с приводом от электродвигателя |
| Объемная производительность |
м³/мин |
4.5 |
7.0 |
9.0 |
10.0 |
3.5 |
5.0 |
10.0 |
3.5 |
| Рабочее давление, избыточное |
кгс/см² |
7 |
| Режим работы |
|
непрерывный |
| Регулирование производительности |
|
переводом двигателя на холостой ход и закрытием дроссельного клапана |
| Охлаждение винтового блока |
|
воздушно-маслянное |
| Привод |
|
прямой, через муфту сцепления |
клиноременная передача |
| Мощность установленного двигателя |
кВт |
39.0 |
57.4 |
74.0 |
22.0 |
37.0 |
75.0 |
29.8 |
36.9 |
| Сварочный генератор |
|
отсутствует |
однопостовой |
| Номинальный сварочный ток |
А |
|
400 |
| Номинальное рабочее напряжение |
В |
|
36 |
| Количество заливаемого масла в маслоотделитель/двигатель |
л |
18/11 |
45/15 |
60/15 |
15 |
30 |
60 |
|
| Уровень шума на расстоянии 1м от установки |
дБа |
80 |
86.8 |
80 |
| Габаритные размеры, не более |
мм |
|
| длина |
|
3460 |
3644 |
3920 |
2800 |
3644 |
3742 |
| ширина |
|
1880 |
1870 |
1870 |
1850 |
1870 |
1870 |
| высота |
|
1700 |
1790 |
1700 |
1470 |
1790 |
1546 |
| Высота с глушителем |
мм |
2020 |
2060 |
| Масса |
кг |
1400 |
1600, 2020 с глушителем |
850 |
1000 |
1500 |
1500 |
1550 |
|
